微通道板探测器高压电源的应用性分析
微通道板（Microchannel Plate，简称MCP）探测器是一种基于电子倍增原理的高灵敏度探测设备，广泛应用于粒子物理、天文学、质谱分析、医学成像等领域。作为MCP探测器的核心组件之一，高压电源在其中扮演着至关重要的角色。本文将从技术原理、性能要求及应用挑战等方面探讨高压电源在微通道板探测器中的应用性。
一、微通道板探测器的工作原理与高压电源的作用
微通道板探测器的核心部件是微通道板，其由大量平行排列的微米级玻璃毛细管组成，每根毛细管内壁涂覆有导电材料和二次电子发射材料。当带电粒子或光子撞击MCP表面时，会激发产生初始电子。这些电子在进入微通道后，在强电场作用下不断撞击内壁并引发二次电子发射，从而实现信号的倍增效应。
高压电源的主要作用是为微通道板提供稳定的直流高压电场。通常情况下，MCP两端需要施加数百伏至数千伏的电压差，以确保内部电场强度足够高，能够有效驱动电子运动并触发二次电子发射过程。因此，高压电源的性能直接影响到MCP探测器的增益特性、时间分辨率以及信噪比等关键指标。
二、高压电源的性能要求
为了满足微通道板探测器的特殊需求，高压电源需要具备以下几个方面的性能特点：
1. 高精度与稳定性
微通道板探测器对工作电压的变化非常敏感，即使是毫伏级别的波动也可能导致增益变化或信号失真。因此，高压电源必须具有极高的输出电压精度（通常优于0.1%），并且能够在长时间运行中保持稳定。
2. 低纹波与噪声
高压电源的输出纹波和噪声会直接耦合到MCP探测器的信号中，影响探测结果的准确性。特别是在低能量粒子检测或弱信号放大场景下，这种干扰尤为显著。因此，高压电源的设计需采用先进的滤波技术和屏蔽措施，以降低输出纹波和电磁干扰。
3. 快速响应能力
在某些动态实验环境中，例如脉冲式粒子束探测或高速扫描成像系统中，高压电源需要能够快速调整输出电压，以适应不同探测条件的需求。这要求电源具有良好的瞬态响应特性和可编程控制功能。
4. 小型化与高效能
许多应用场景（如航天探测器或便携式医疗设备）对体积和重量提出了严格限制，同时还需要兼顾能源效率。因此，高压电源模块应尽可能紧凑轻便，并通过优化电路设计提升转换效率。
5. 安全性与可靠性
高压电源本身存在一定的安全隐患，尤其是在高电压环境下操作时。因此，除了基本的过压保护、短路保护等功能外，还需考虑绝缘设计、散热管理等因素，以确保长期使用的安全性和可靠性。
三、高压电源在实际应用中的挑战
尽管高压电源技术已经取得了长足进步，但在微通道板探测器的实际应用中仍然面临一些挑战：
1. 环境适应性问题
在极端温度、湿度或辐射条件下，高压电源的性能可能会受到显著影响。例如，在太空探测任务中，低温可能导致电子元件参数漂移，而高辐射环境则可能引起器件老化甚至失效。因此，如何提高高压电源的环境适应性是一个重要课题。
2. 集成化设计难题
随着探测系统向多功能、小型化方向发展，高压电源与其他组件的集成变得愈发复杂。如何在有限的空间内实现高效的功率分配和热管理，同时避免相互间的电磁干扰，是当前研究的重点之一。
3. 成本与性价比平衡
虽然高性能高压电源可以显著提升探测器的整体表现，但其高昂的研发和制造成本往往成为制约因素。如何在保证性能的同时降低成本，是推动技术普及的关键所在。
四、未来发展趋势
随着科学技术的不断进步，高压电源在微通道板探测器领域的应用前景十分广阔。以下是一些值得关注的发展趋势：
1. 智能化控制
借助数字信号处理（DSP）和现场可编程门阵列（FPGA）等技术，未来的高压电源将更加智能化，能够实时监测自身状态并自动调整输出参数，从而更好地匹配探测器的工作需求。
2. 新型材料与工艺
新型半导体材料（如碳化硅、氮化镓）的应用有望进一步提升高压电源的效率和耐受能力，同时缩小其体积和重量。
3. 绿色环保理念
在全球倡导节能减排的大背景下，开发低功耗、无污染的高压电源产品将成为行业的重要方向。
五、总结
综上所述，高压电源作为微通道板探测器不可或缺的一部分，其性能优劣直接决定了整个系统的探测能力和应用范围。面对日益复杂的科学探索和工业需求，研究人员需要从技术创新、工艺改进和成本控制等多个维度入手，持续优化高压电源的设计与制造水平，为微通道板探测器的广泛应用奠定坚实基础。

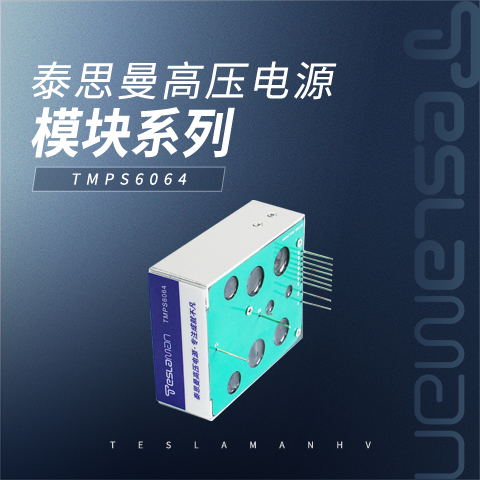

泰思曼 TMPS6064 系列是一款7.5W 直流高压电源，模块式结构，最高输出电压可达 2.5kV，最高输出电流为 3mA。具有低噪声、高效率、紧凑的封装、低纹波和高稳定性等特点。采用 PCB表面贴装工艺，DIP 直插方式安装，金属外壳灌封封装，输出正负单一极性。
典型应用：光电倍增管；静电印刷；电子束和离子束；电子倍增管检测器；质谱分析；微通道板检测器；静电透镜；原子能仪器
